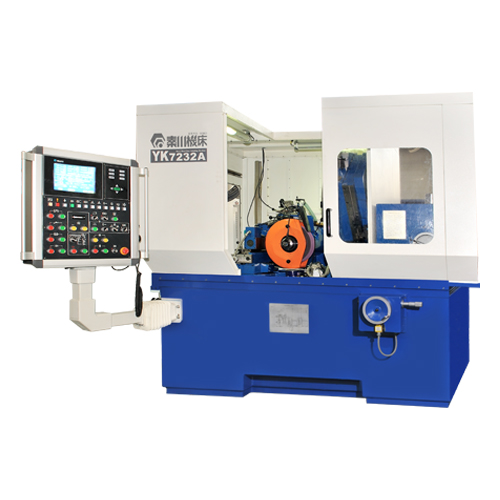

YK7232A數控蝸桿砂輪磨齒機
機床的主要結構、原理和功能介紹
YK7232A磨齒機工作原理為蝸桿砂輪與齒輪（工件）連續展成嚙合原理來磨削；用于磨削漸開線圓柱齒輪；可磨削鼓形齒向修形齒輪而和齒形修形齒輪，磨削齒形修形齒輪時需配備專用修形金剛石滾輪可顯示兩側齒面磨削余量的均勻度，并可通過校正按鈕使兩側余量均勻分配，具有手動磨削和自動磨削循環選擇工件軸向運動由電液比例閥和長光柵控制，每個行程可設置不同的軸向進給速度通過觸摸屏可以方便地輸入工件參數和加工參數，觸摸屏中文顯示，操作簡單、方便，并有報警顯示。獲取更多信息
- 說明書
- 培訓
- 卡具
- 刀具
- 軟件
機床的主要參數
頭尾架頂尖距 180～420 毫米
砂輪中心至工件頂尖中心距離 170～420 毫米
砂輪規格 Φ400×Φ203×100毫米
砂輪主軸轉速（磨削時） 1000～1650 轉/分 （修整時） 38.4 轉/分
工件主軸轉速 同步跟蹤砂輪主軸
工件架（最大行程） 速度 10～200 毫米/分
（工作速度 ） 10～200 毫米/分
砂輪架（X軸）
最大移動量 250 毫米
快進退量 40 毫米
立柱切向位移
總量 90 毫米
自動、恒量 4毫米
自動、可調 0～2.5毫米
徑向進給量
總量一般為 0.8毫米
單行程進給量 0.01～0.10毫米
修整器沿砂輪主軸移動量
軸向 165 毫米
徑向 85 毫米
工件主軸錐孔 3# 莫氏
尾架頂尖錐孔 3# 莫氏
機床電機總功率 20 KVA
