YK7236A數控蝸桿砂輪磨齒機

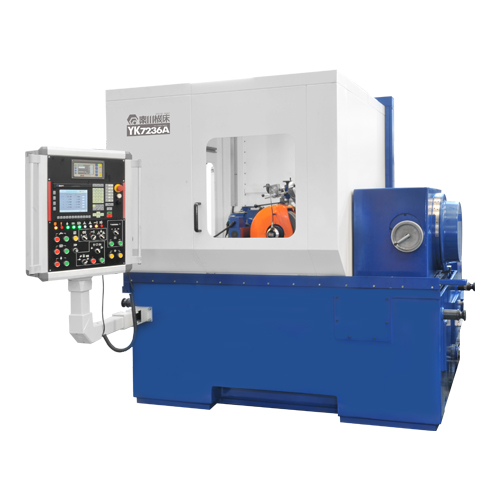

YK7236A數控蝸桿砂輪磨齒機采用連續展成磨削原理，類似于滾齒機加工過程。軟件電子齒輪箱（EGB）傳動縮短了機床的內傳動鏈，使機床具備了高效率和高精度的特征。適合于批量齒輪的磨削加工。YK7236A機床為臥式布局，右半部分為磨削區，左半部分為修整區，機床主要由床身、立柱、工件架、砂輪架、修整架等部分組成。獲取更多信息
- 說明書
- 培訓
- 卡具
- 刀具
- 軟件
技術參數
1、工件規格
工件最大外徑：Φ360 mm
工件最小根徑：Φ20 mm
工件模數:1～6 mm
工件齒數：12～260
工件壓力角(采用標準滾輪)：15°～23°
工件螺旋角：±45°
工件齒寬(最大正齒輪) ： 190 mm
包括夾具的工件最大重量： 60 Kg
2、主要參數
頭尾架頂尖距： 180～420 mm
砂輪中心至工件頂尖中心距離： 180～440 mm
砂輪規格：Φ400×Φ203×100mm
砂輪主軸轉速
磨削時： 1000～1650 rpm
修整時： 38.4 rpm
工件主軸(C軸)
轉速：同步跟蹤砂輪主軸
分辨率 ：0.0001°
工件架(Z軸)
最大行程 ：200 mm
分辨率 ： 0.0001
工作速度： 8～200 mm/min
工件架回轉角度(A軸)： ±45°
砂輪架(X軸)
最大移動量： 260 mm
快進退量： 40 mm
分辨率 ： 0.0001
立柱切向位移(Y軸)
總量：90 mm
分辨率 ：0.0001
修整器沿砂輪主軸移動量
修整器沿砂輪主軸移動量
軸向： 165 mm
徑向：85 mm
工件主軸錐孔： 莫氏3
尾架頂尖錐孔：莫氏3
機床電機總功率：30 KVA
